在这篇文章中,我们将对冲压件加工中之冲小孔进行介绍,并对其注意事项进行说明。随着科学技术和社会的进步,过去普遍采用的微小型孔加工方式已经逐步为冲压加工方式所代替,它是通过使凸模坚固和稳定、增加凸模强度、防止凸模破裂、改变冲孔过程中坯料受力状态来实现的。一、凹模设计当采用冲裁或弯曲工艺对工件进行成形时,凹模是起着很重要作用的部件之一。其尺寸精度、形状公差及表面粗糙度均要求严格。在加工冲压件时冲孔直径和材料厚度之比d/t可达以下值:硬钢0.4、软钢和黄铜0.35、铝0.3。
板材经过冲小孔后,由于凸模直径较小,所以在冲孔和剪切过程中凸模和凹模之间的间隙较大;由于凹模和凸模板之间存在间隙,所以凹模上所产生的挤压力要比凸模大一些。挤压初期,冲出废料有部分受到挤压并挤入孔口附近区域,因此冲掉废料通常比原材料厚。
冲压件小孔冲裁过程中,因冲孔凸模的直径较小,如用一般方法进行冲裁则微小凸模极易断裂,故想方设法增加凸模强度,以防其断裂定弯曲。一般是通过改变凹模圆角半径来实现这一目的的。本文介绍一种简单有效的改进措施——用一个小圆弧代替原凹模圆进行冲圆孔,效果很好。实践证明这种工艺切实可行。其办法及应注意之处如下:
1.脱料板同时作为导向板。

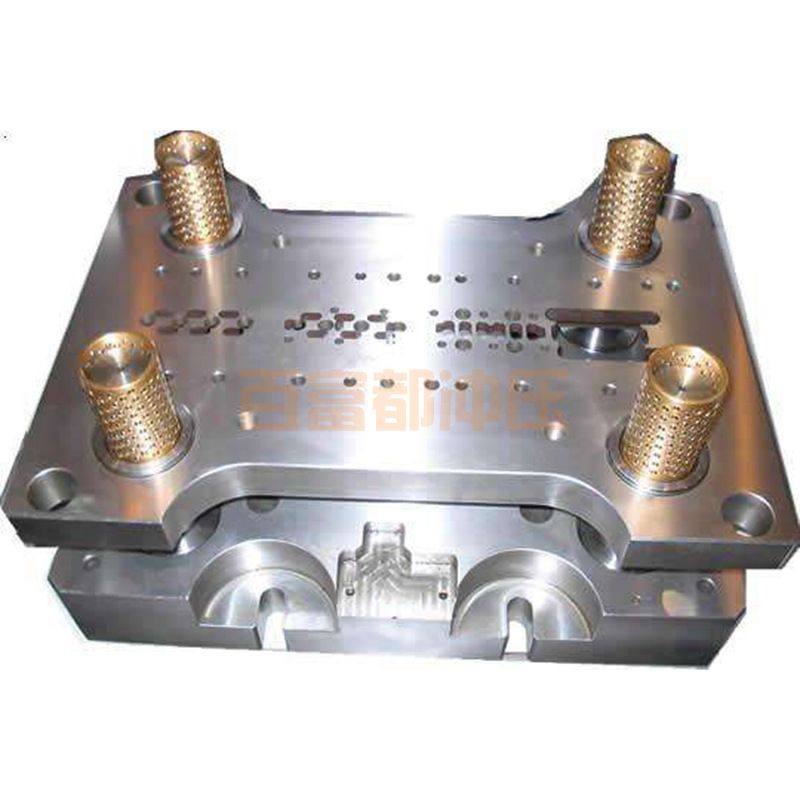

2,导向板与固定工作板之间用小导柱导套加一个大导柱导套作过渡。
3,凸模的两端分别与导向板相接触,且导向板与凸模固定板相对应。
5,压料力应比单纯脱料大1.5~2倍。
6,导向板用高硬度材料制作,厚度为20~30毫米。
8、在多孔冲裁过程中,小径凸模比大径凸模少1个料厚。
